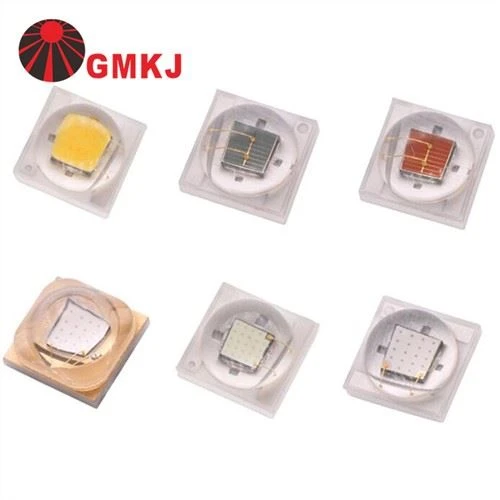

Buí 3535 SMD faoi stiúir 590nm 595nm

3535 single color (5)

Is féidir le soilse Táscaire lampa teacht i bhfoirmíochtaí éagsúla. Tugann siad seo méid suntasach solúbthachta agus ciorcaid á ndearadh:

Dath aonair:Is é seo an fhormáid nó an chumraíocht chaighdeánach do LED. Tá dhá thoradh air, ceann acu catóide agus anóid an ceann eile. Tagann an LED air agus as de réir cathain a théann sruth tríd an dé-óid.
Bi-colour LEDs :Úsáideann an fhormáid seo le haghaidh soilse stiúir péire soilse sreangaithe i bhfoirmiú comhthreomhar inbhéartach. Ligeann sé seo LED amháin a shoilsiú ag am a bhraitheann ar polaraíocht an voltais a chuirtear i bhfeidhm.
Tri-colour LEDs :Úsáideann an chumraíocht LED seo arís dhá stiúir ar leith, ach i gcumraíocht dhifriúil. Tá dath difriúil ar gach stiúir. Tá dhá nasc anóid agus catóide amháin. Mar sin is féidir gach LED a chasadh ar leithligh, ag tabhairt rogha de dhá dhath - cuirtear an tríú stiúir ar fáil tríd an dá LED a chasadh ar a chéile agus an tríú dath a thabhairt trí shuimiú. Is féidir freisin déineanna éagsúla a bheith ag an dá stiúir chun an dath a athrú tuilleadh.
Tá an fhoirm seo de stiúir sách éasca a chur i bhfeidhm. Ní hamháin go bhfuil an stiúir sa phacáiste ach freisin IC simplí a sholáthraíonn feidhm uainiúcháin chun an stiúir a chumasú.

Pacáistí stiúir traidisiúnta

The traditional LED has been available since the early 1960s and has been produced in quantities of billions.

Tá soilse ar fáil i raon méideanna pacáiste. B'fhéidir gurb é an trastomhas 5mm an ceann is mó a úsáidtear go forleathan, cé go bhfuil go leor eile ar fáil ó 1.8mm, 3mm, 4mm, 8mm, agus 20mm. Tá soilse dronuilleogacha agus soilse dronuilleogacha ar fáil freisin - beagnach aon mhéid le haghaidh raon leathan riachtanas.

naisc stiúir

Cosúil le haon dé-óid, ní mór soilse a chur isteach i gciorcad a bhfuil an treoshuíomh ceart aige. Chun oibriú, caithfidh sruth a bheith ag LED a shreabhann tríd, agus ní fhéadfaidh sé seo tarlú ach amháin má tá sé claonta chun tosaigh. Sa treo eile ní bheidh aon sruth ag sreabhadh. Chomh maith leis sin má tá ardvoltas droim ar ais ag stiúir curtha trasna air, is féidir leis séideadh go héasca.

Tá an dá nasc le haghaidh LED sainithe ag a don anóid atá deimhneach (+), agus K don chatóid atá diúltach (-).

Maidir leis na lampaí LED táscaire beaga a úsáidtear go minic i dtrealamh leictreonaice agus i dtionscadail leictreonaic is gnách go mbíonn luaidhe níos giorra ag an gcatóid (k) agus d'fhéadfadh go mbeadh árasán beag ar chorp na stiúir sorcóireach. Uaireanta is féidir taobh istigh den LED a fheiceáil agus arís is gnách go mbíonn an leictreoid níos mó ag an gcatóid.

Má tá dhá stiúir ag an stiúir le seoda atá comhionann ar fhad, is féidir breathnú taobh istigh den phacáiste LED agus de ghnáth is féidir dhá phláta miotail bheaga a fheiceáil. Léiríonn an pláta níos lú an luaidhe dearfach (anóid); baineann an pláta níos mó leis an luaidhe diúltach (catóide). Ar an drochuair níl an modh seo iontaofa go hiomlán toisc go bhfuil na plátaí droim ar ais ag roinnt soilse móra agus mar sin ní modh iontaofa 100% é seo.

Is féidir le táscaire eile a bheith ina árasán a chuirtear sa chuas plaisteach don stiúir - is gnách go bhfuil an luaidhe in aice leis an árasán mar chatóid nasc diúltach.

Tá sé níos deacra dé-óid mount dromchla an polaraíocht a chinneadh. Má tá bileog sonraí le fáil is é seo an cur chuige is fearr. Chomh maith leis sin tá comhartha diúltach ag cúpla LED SMD"-" ar an bpacáiste a chur in iúl ar an polaraíocht, ach nach bhfuil sé seo i láthair i gcónaí agus go minic deacair a fheiceáil.

Dromchla mount, pacáistí SMT LED

Cosúil le gach comhpháirt, úsáidtear soilse stiúir i gcainníochtaí móra i bpacáistí SMT LED. Tá siad ar fáil i bpacáistí imlíne an tionscail. Mar sin féin ní raibh siad faoi réir an leibhéal céanna miniaturization agus go leor comhpháirteanna ar nós friotóirí agus toilleoirí atá ar fáil i 0201, etc. Tá sé seo i bpáirt toisc go gcaithfidh siad a bheith méid áirithe a fheiceáil!
